2. 測量蒸汽的SDF流量傳感器
SDF流量傳感器：均速皮托管測量蒸汽流量，精準測量低壓、中壓與高壓飽和蒸汽與過熱蒸汽的流量。用于蒸汽的SDF傳感器通常用于需要測量過熱或飽和蒸汽的流量或熱量的地方。超過35年，它們已在該領域被證明是可靠、穩定和準確的。
由于該產品擁有堅固的技術設計和簡單的測量原理，SDF流量傳感器可以在苛刻的工況條件下使用，并且從易于安裝到長期測量穩定性等方面具有明顯優于其它測量技術的優勢。該流量傳感器的其它優勢是可以進行雙向流量測量，以及結合對蒸汽的溫度和壓力測量的從而計算當前蒸汽的工作密度。這些計算是由所配的AccuMind? 流量計算機支持的，它可以計算當前的蒸汽的流量和及其承載的熱能。

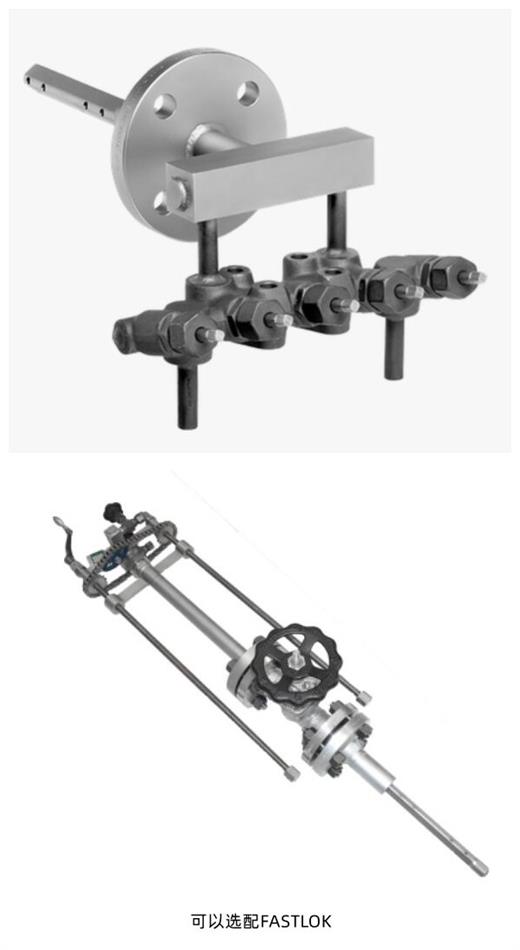

測量蒸汽的SDF流量傳感器還可以配備適于蒸汽流量測量的FASTLOK。借助蒸汽版的FASTLOK,SDF流量傳感器可以插入管道中或從蒸汽管道中縮回，而不需要中斷工廠的正常運行。FASTLOK有四種不同的版本，包括壓力高達PN100(600# ANSI)的高壓選項。為了便于SDF流量傳感器插入管道和從管道中收回，FASTLOK可以內配一個齒輪驅動。
測量蒸汽的SDF流量傳感器在各個方面所具有的優勢：
◆ 安裝簡單、快速和成本低；
◆ 對現有的管道幾乎不需要改動就可以在其上安裝此流量傳感器；
◆ 所需的上、下游直管段短，更適于安裝空間局限的工況；
◆ 管道尺寸大或超大、管道內介質壓力高、或者介質溫度高或非常高，
其它工作原理流量計不能適合的工況；
◆ 管道處于運行中不允許中斷或關閉；
◆ 處于經營成本控制或特殊技術要求，需要流量計的壓損小。
技術規格：
測量的物理量：差壓?？蛇x項：靜壓或溫度
被測介質：高、中、低壓蒸汽、飽和蒸汽和過熱蒸汽
溫度范圍：標準：最高 450 °C；可選：最高 650 °C
壓力范圍：高達 PN 320（法蘭）/ANSI #2500，根據要求：焊接設計
直徑范圍：DN 25 - DN 3000；1" 到 120"
上、下直管段長度：上游直管段長為7xD，下游直管段為3xD
材質：標準材質為1.4404（AISI 316L），其它可選或定制材料分別為1.4571、1.5415、1.7353、1.7380、1.4922，
STM A 182 Gr, F1、F11、F12、F22、F91
誤差限值 k 因子：測量值的 ±1%
重復性：測量值的 ±0.1 %
測量范圍：高達 1:40（相對于最大流量）
